электрический пробой в полупроводниках

конечно до прямой аналогии с кристаллами азида еще оч далеко, но многое похоже. Ну что есть "pn-переход" в азиде? дислокация, именно та, что оказывается наиболее механически нагружена при температурном расширении

Ну где "батарейка"? - заряды DC на поверхностях кристалла. Да, это -"слабая точка", т.к. непонятно, где там "плюс", а где "минус"? но вариантов всего два :)

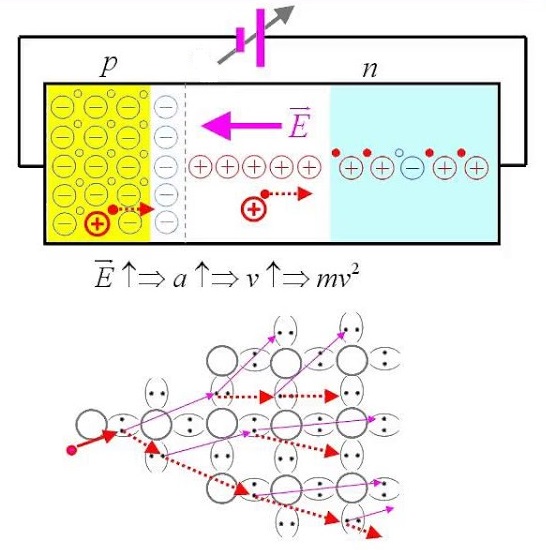

с увеличением поля E растет и коэффициент ионизации α- то, что у них на рисунке выглядит как "a"

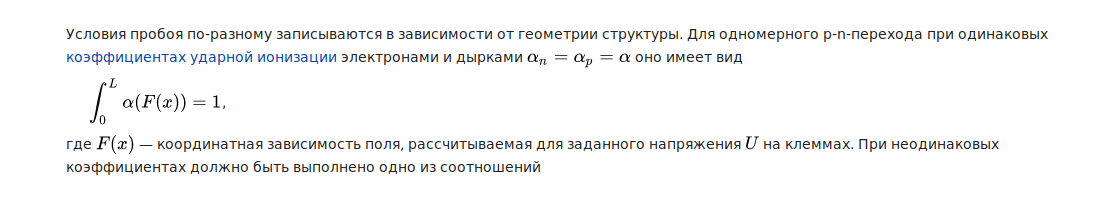

не знаю, почему этот интеграл у них обязательно равен 1? на рисунке более понятное объяснение..
